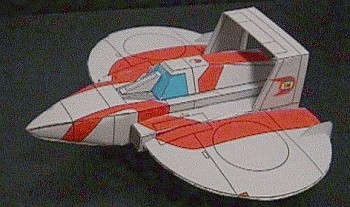

f:id:papertoybox:20181214224115j:plain マットアロー2号

 マットジャイロ

f:id:papertoybox:20181222230624p:plain タックファルコン

 タックアロー

 タックスペース

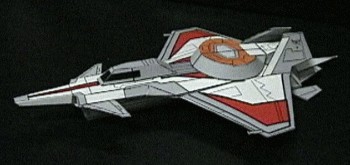

f:id:papertoybox:20181214215313j:plain テックサンダー1号

 テックサンダー2号

 テックサンダー4号

f:id:papertoybox:20181222231943p:plain ボーンフリー号

 98式特型指揮車

 ガンタンク

 イーグルトランスポーター

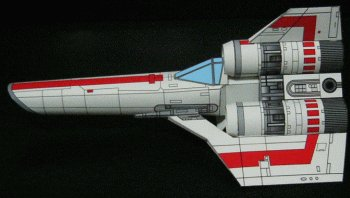

f:id:papertoybox:20181222231610p:plain コロニアルバイパー

 サンダーバード1号

f:id:papertoybox:20181222233401p:plain ファイター1

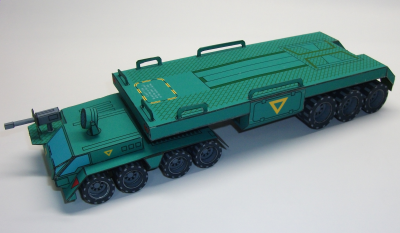

f:id:papertoybox:20191231235839p:plain ダグラムブロムリートレーラー





ダウンロードはこちらから。

http://papertoybox.hateblo.jp/entry/download/download1







にほんブログ村 ハンドメイドブログ ペーパークラフトへ
にほんブログ村



ダグラム ブロムリートレーラーの作り方

ダグラムに登場するブロムリートレーラー LTR‐63GBの作り方です。

 f:id:papertoybox:20200101000526p:plain



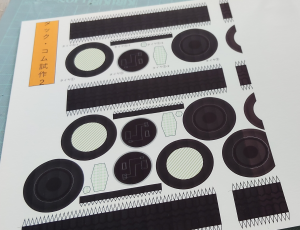

型紙(3枚)をカラー印刷します。A4横サイズに合わせて印刷してください。
写真の完成品は、「EPSON フォトマット紙」をつかっています。
接着剤は木工用ボンド【速乾】を使っています。
f:id:papertoybox:20200101004110j:plain



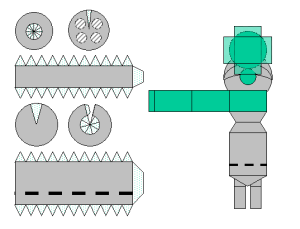

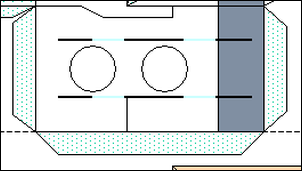

山折り、谷折り、糊しろは、型紙では以下のように表現しています。
特に指定のない折り目は基本的に山折りです。
 https://cdn-ak.f.st-hatena.com/images/fotolife/p/papertoybox/20180114/20180114005902.jpg

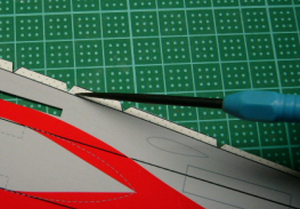

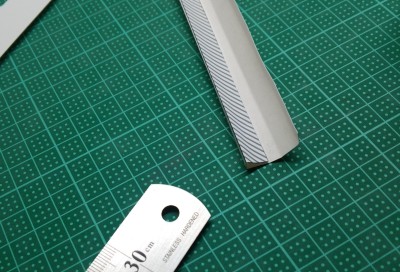

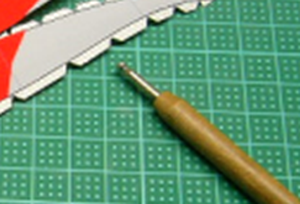

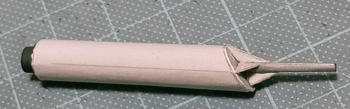

折り線は、書けなくなったボールペンなど尖ったもので軽くけがいて折り筋をつけて、定規を当てて曲げると、まっすぐに折り曲げられます。
f:id:papertoybox:20181108231508p:plain


~~~~~



では作成開始。

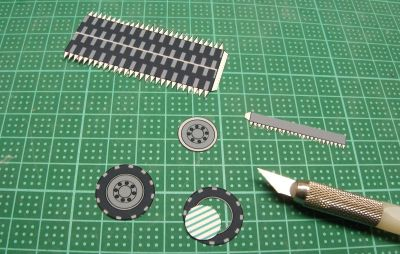

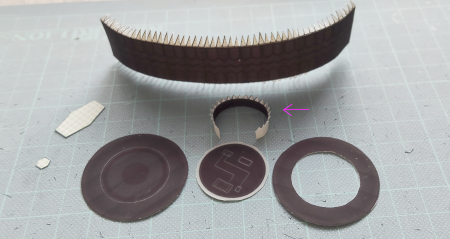

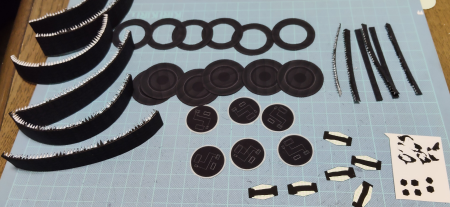

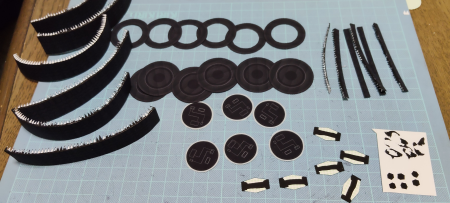

 タイヤは5つのパーツを組み合わせて作ります。

f:id:papertoybox:20200101004728p:plain

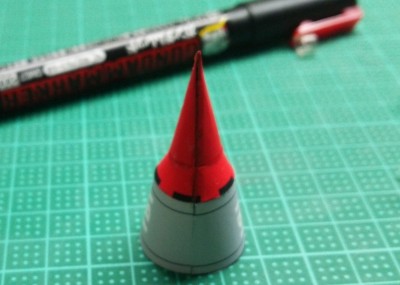

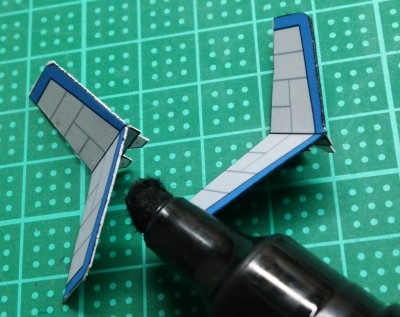

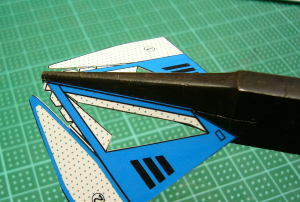

切り出したパーツの断面は、パーツ同色か黒のペンで塗っておくと仕上がりがキレイです。

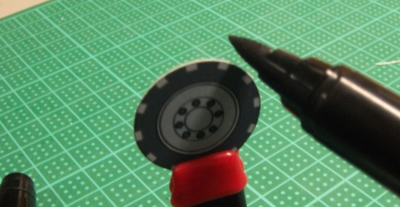

f:id:papertoybox:20200101032711p:plain

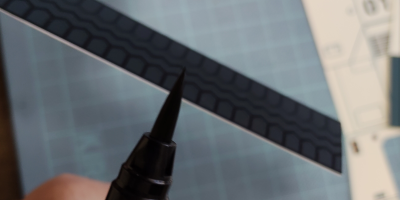

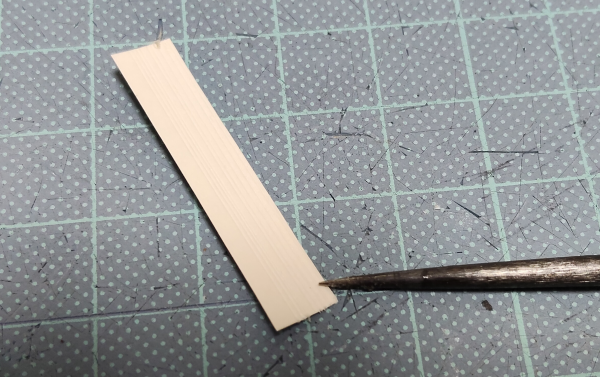

塗るというよりはペン先の横面でこする感じで。
写真は筆ペン。油性マジックよりも、にじまずいい感じです。

タイヤだけでなく、ボディの気になるところも「接着前に」塗っておきましょう。



ホイールの内側を作ります。

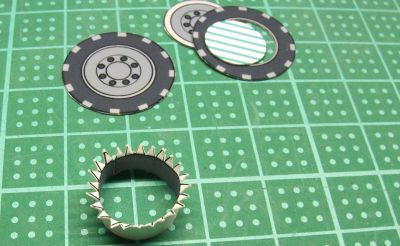

後輪①-2を、灰色面を内側にして輪にします。

f:id:papertoybox:20200101004742p:plain

後輪①-1に貼り付けます。

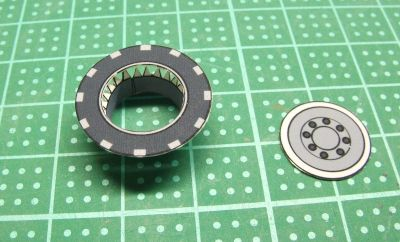

f:id:papertoybox:20200101004804p:plain

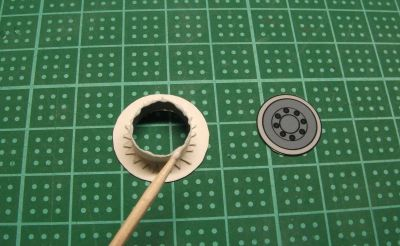

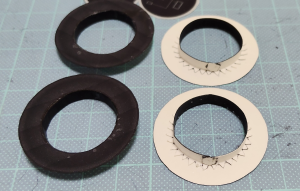

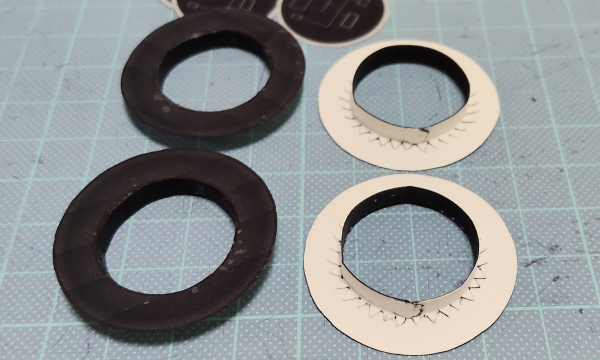

輪の断面に接着剤をつけて、後輪①-3(写真右のパーツ)を貼り付けます。
輪の大きさよりのりしろ余白分大きいので、真ん中になるように位置合わせしてください。
f:id:papertoybox:20200101004827p:plain

トレッド面の後輪②を輪にします。後輪はダブルタイヤなので、2本幅あります。

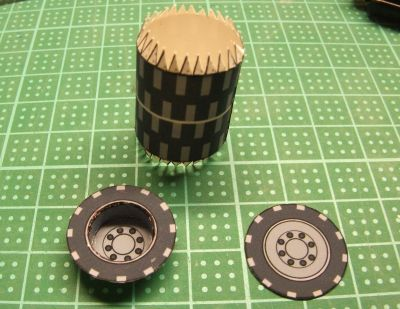

f:id:papertoybox:20200101004910p:plain

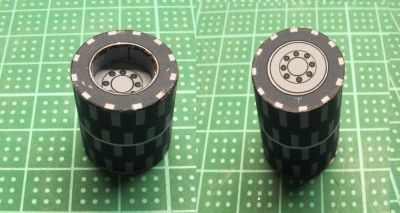

後輪①、②、③を貼り合わせます。
f:id:papertoybox:20200101004933p:plain
裏面側は、ホイール省略の平面となります。

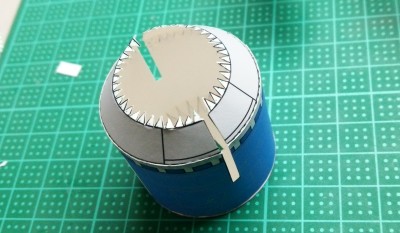

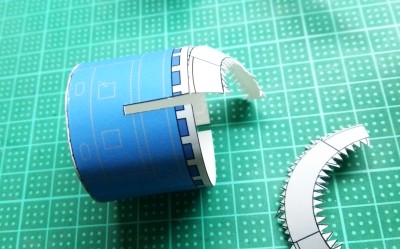

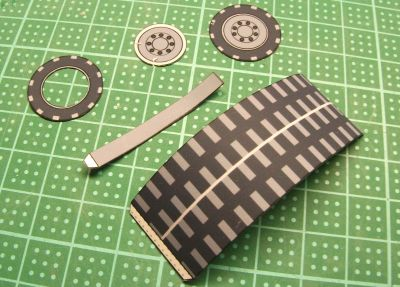

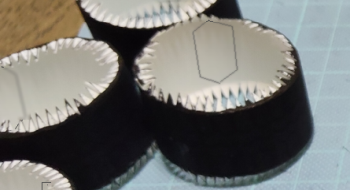

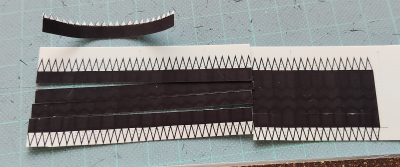

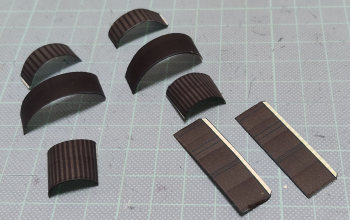

タイヤは数が多く、ノコギリ状ののりしろ切り出しが大変な場合は、のりしろを取ってしまって、パーツの断面に接着剤をつけて直接貼り付ける、でも良いです。

f:id:papertoybox:20200101005016p:plain

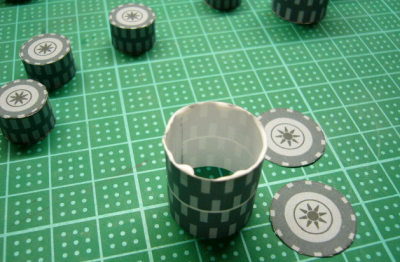

https://cdn-ak.f.st-hatena.com/images/fotolife/p/papertoybox/20190922/20190922005431.png

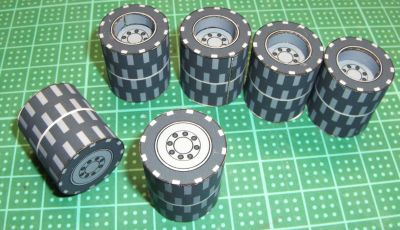

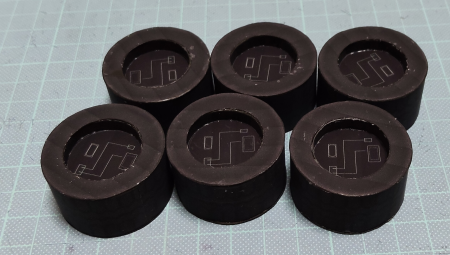

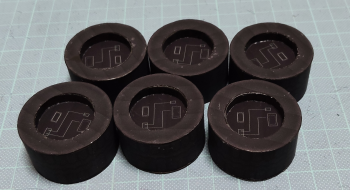

後輪は6個作ります。
f:id:papertoybox:20200101005318p:plain

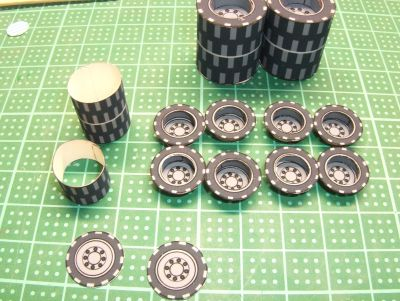

前輪も同じように組み立てます。
f:id:papertoybox:20200101005350p:plain

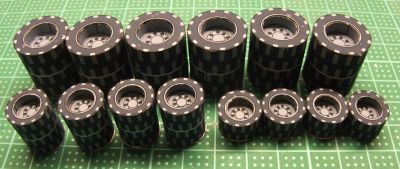

前輪はシングルタイヤが4個、ダブルタイヤが4個です。
f:id:papertoybox:20200101005402p:plain

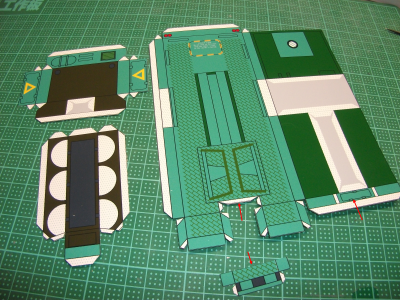

 後部車体(トレーラー部)を作ります。

f:id:papertoybox:20200101005737p:plain
(試作の時の写真なので、赤矢印のあたりが少し異なります。)



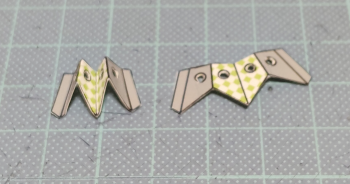

後部車体②,③、④は、それぞれこんな形に。

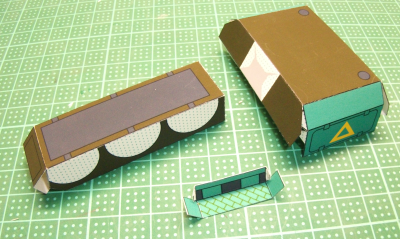

f:id:papertoybox:20200101010354p:plain

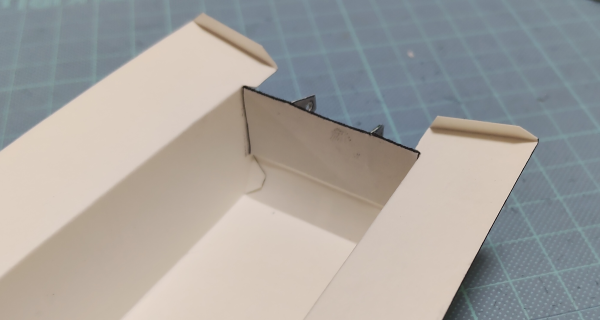

荷台部分の後部車体①を薄い箱型に組み立てます。

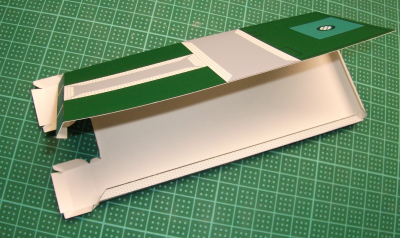

f:id:papertoybox:20200101010433p:plain

真ん中あたりがつぶれないように、補強材を入れます。

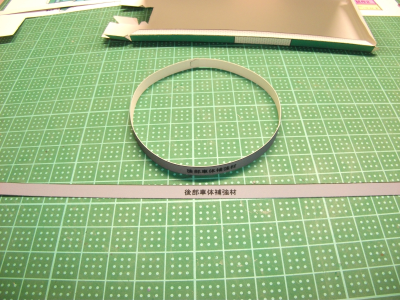

帯状の後部車体補強材を輪にします。
f:id:papertoybox:20200101010548p:plain

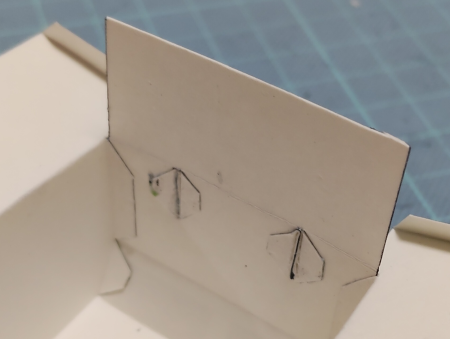

それを2つならべて、中に入れます。
f:id:papertoybox:20200101010617p:plain

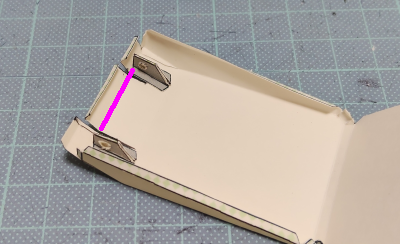

接着剤をチョンチョンとつけて、固定します。

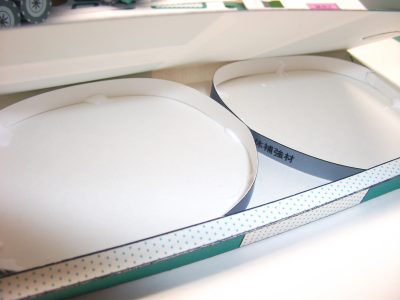

f:id:papertoybox:20200101010645p:plain

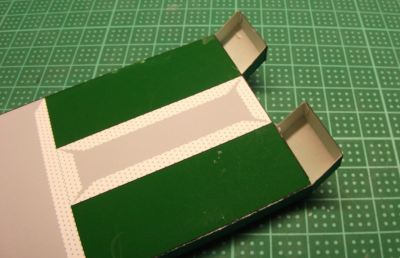

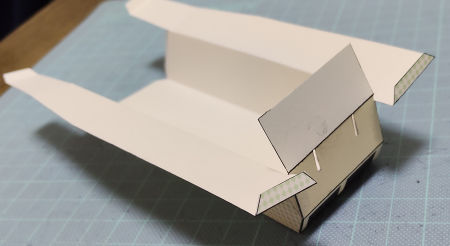

後ろ端は、タイヤを覆うように斜めになります。写真を参考に貼り合わせてください。
f:id:papertoybox:20200101010901p:plain

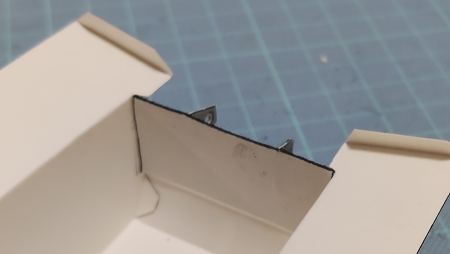

後部車体④は、後ろ端の穴をふさぐように取り付けます。

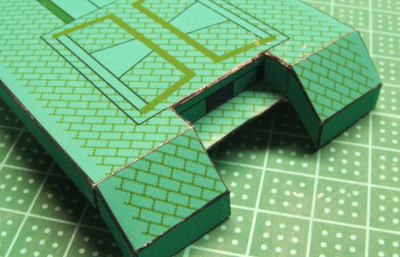

f:id:papertoybox:20200101011025p:plain

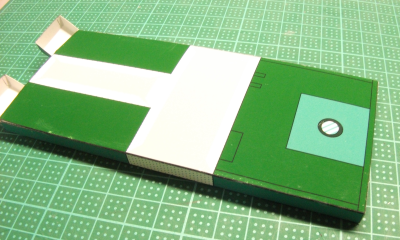

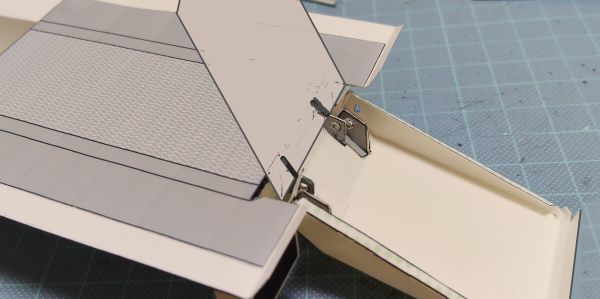

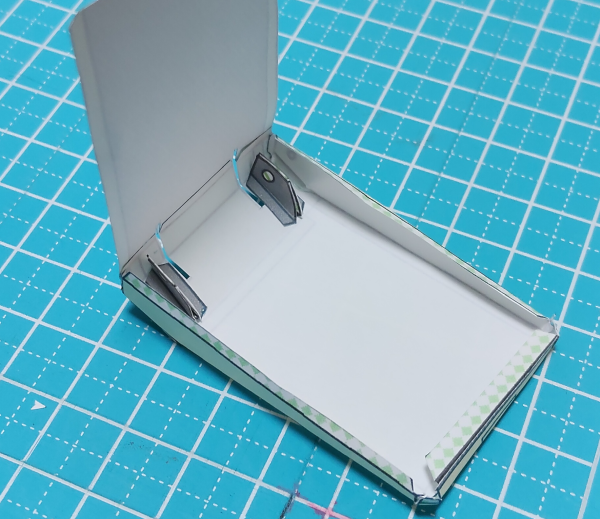

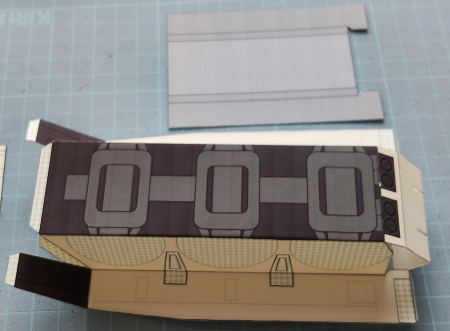

フタをしめて箱型にします。ねじれやすいので、平らな面で確認しながら貼り合わせてください。
f:id:papertoybox:20200101010817p:plain

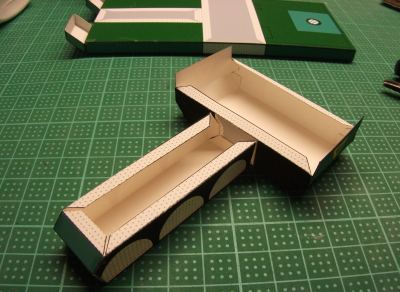

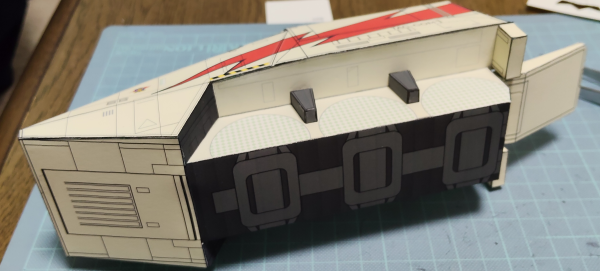

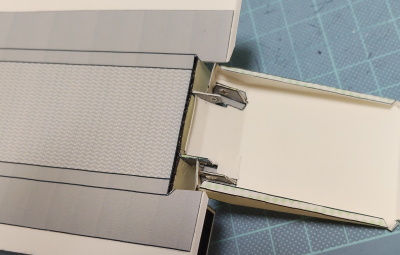

後部車体②、③を箱型に組み立てます。
f:id:papertoybox:20200101011211p:plain

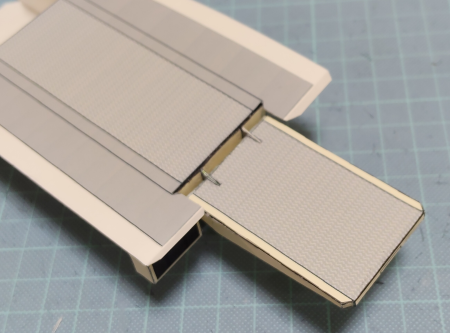

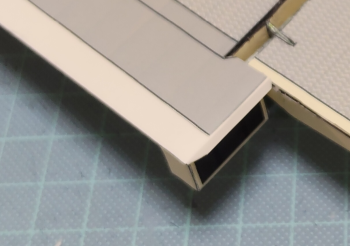

荷台部分へは、黄色三角印の後部車体②を先に貼り付けて、そのあと細長い③を貼り付けてください。

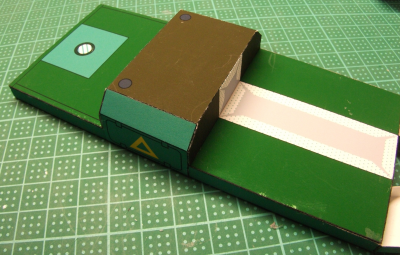

f:id:papertoybox:20200101065923p:plain

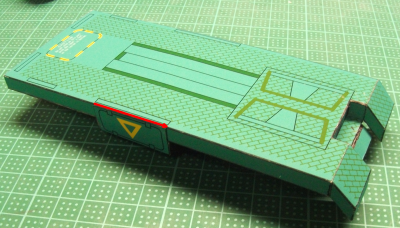

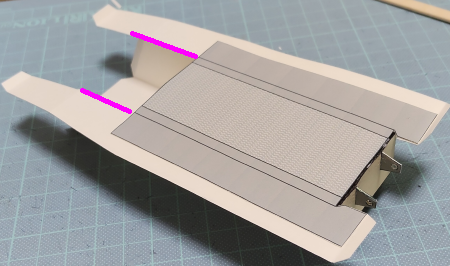

後部車体②は、赤い線の部分が荷台上面とそろう様に取り付けてください。f:id:papertoybox:20200101070641p:plain

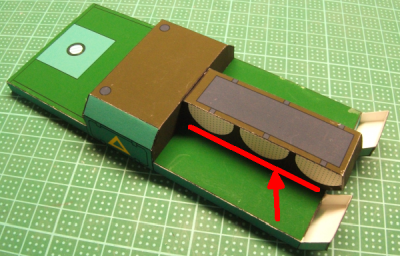

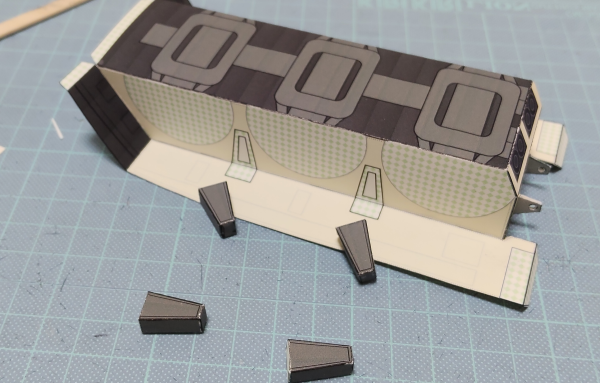

後部車体③は、赤矢印の辺りが接着不足にならないように少し多めに接着剤を塗ってください。ここがキチンと貼りついていないと、タイヤの取り付けがグラ付きます。

f:id:papertoybox:20200101070505p:plain

タイヤを取り付けます。

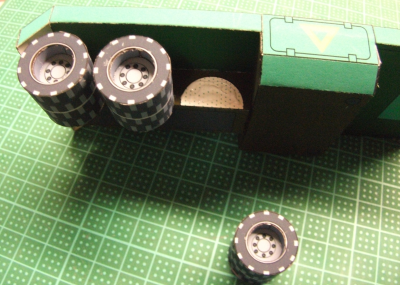

後輪(大きいほう)の平らな面を、後部車体③の白い半円型の部分に合わせて貼り付けます。
f:id:papertoybox:20200101011635p:plain

タイヤトレッド面ののりしろ合わせ目を上側に向けて付けると、荷台で隠れて合わせ目が目立たなくなります。

f:id:papertoybox:20200101011656p:plain

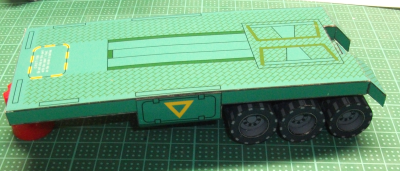

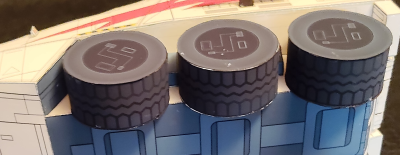

車輪が付くとこんな感じ。

f:id:papertoybox:20200101011738p:plain

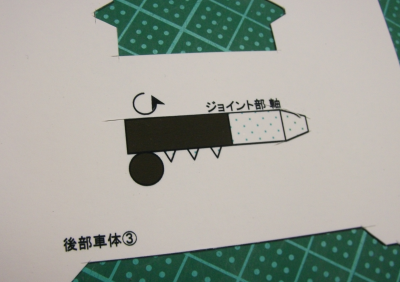

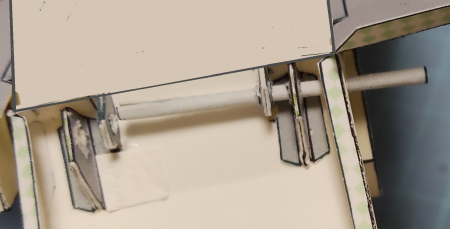

前部車体とつなぐためのジョイント部(円柱の軸)を作ります。

f:id:papertoybox:20200101011823p:plain

f:id:papertoybox:20200101011846p:plain

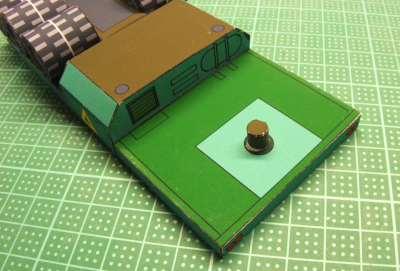

フタの無い側を、写真の位置に貼り付けます。
f:id:papertoybox:20200101011935p:plain

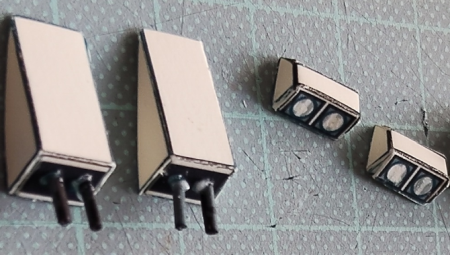

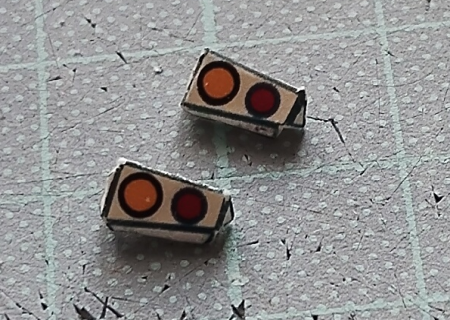

後部車体尾灯(テールランプ)は、二つ折りにして貼り合わせます。
f:id:papertoybox:20200101012216p:plain

車体の後ろ端に、裏側から貼り付けます。
f:id:papertoybox:20200101012445p:plain

荷台の手すりを作ります。

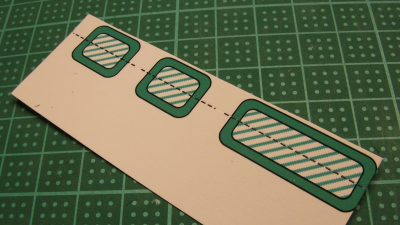

f:id:papertoybox:20200101012523p:plain

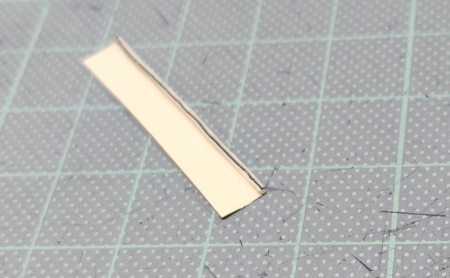

点線で二つ折りにして貼り合わせてください。

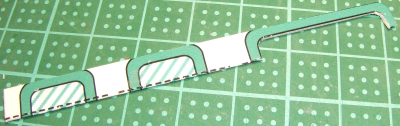

f:id:papertoybox:20200101012735p:plain

大2個、小4個、作ります。

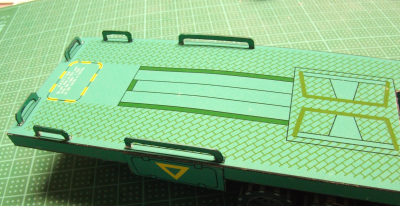

写真の位置に貼り付けてください。
f:id:papertoybox:20200101012953p:plain
接着剤のチョンづけでも良いのですが、取れやすいので、荷台に切り込み穴をあけて差し込むとよりしっかり取り付けできます。



(以下、説明書き、ちょっと遅れ中。。。)

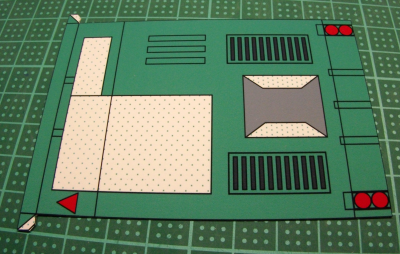

前部車体(トラクター部)
f:id:papertoybox:20200101013347p:plain

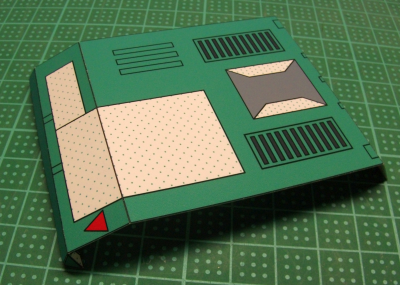

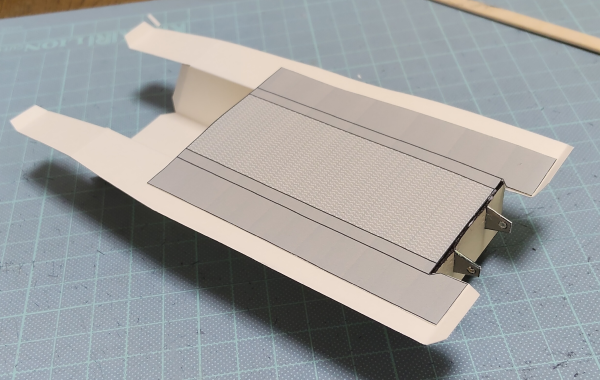

前部車体①、上面はのっぺりと平面。
f:id:papertoybox:20200101013439p:plain

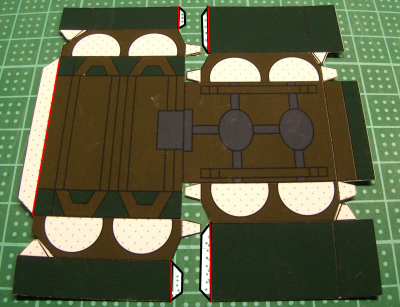

前部車体台車②
f:id:papertoybox:20200101143826p:plain

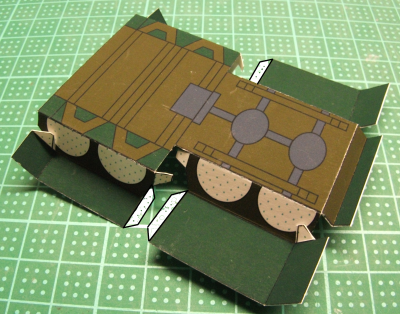

赤線部分ののりしろは、折り曲げません。

写真左側が前側(シングルタイヤ)、右が後ろ側(ダブルタイヤ)です。
f:id:papertoybox:20200101144155p:plain

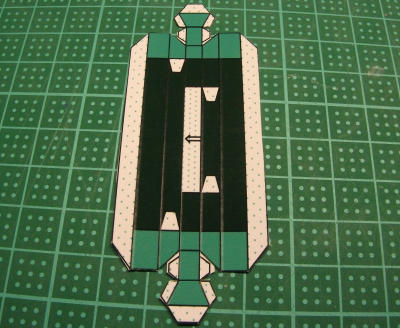

前部車体台車③
f:id:papertoybox:20200101014257p:plain

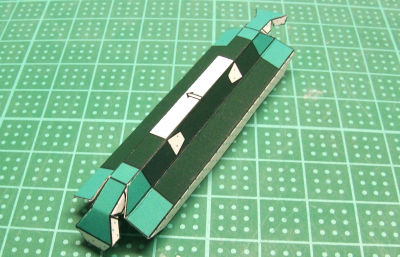

写真のように折り曲げます。
f:id:papertoybox:20200101014339p:plain

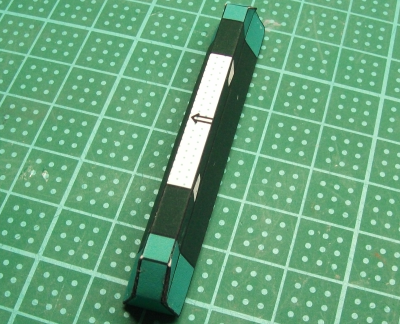

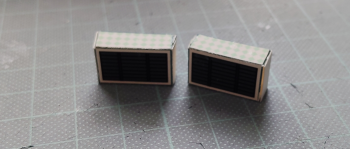

のりづけして箱型に組み立てます。
f:id:papertoybox:20200101014414p:plain

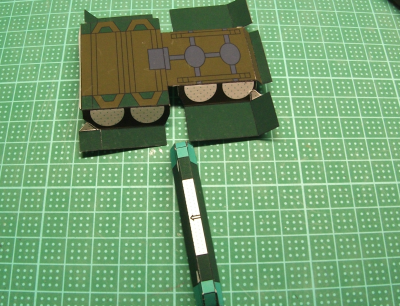

前部車体台車②と③を組み合わせます。③の矢印を車体の前方に向けます。f:id:papertoybox:20200101014457p:plain

前部車体台車②の真ん中の隙間に③を押し込みます。赤矢印の緑色の端を合わせて、位置決めします。

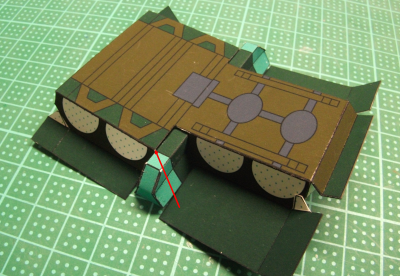

f:id:papertoybox:20200101014911p:plain

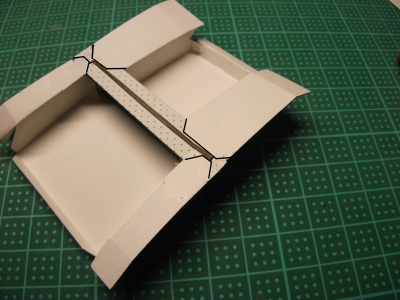

②と③を貼り合わせます。

f:id:papertoybox:20200101144935p:plain

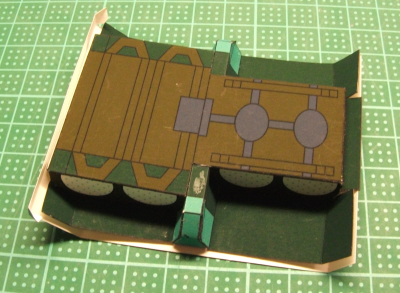

前部車体①と台車を貼り合わせます。
台車は内側の幅が広いほうが前・狭いほうが後ろです。

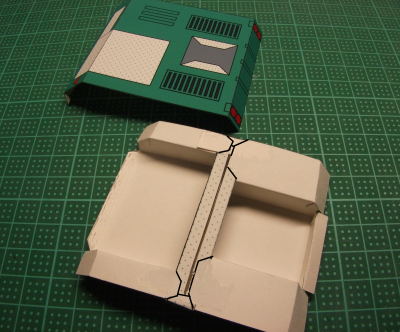

f:id:papertoybox:20200101031012p:plain

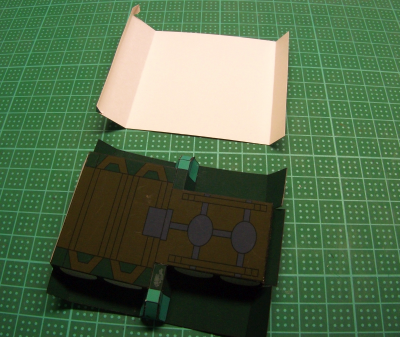

f:id:papertoybox:20200101031822p:plain

f:id:papertoybox:20200101031741p:plain

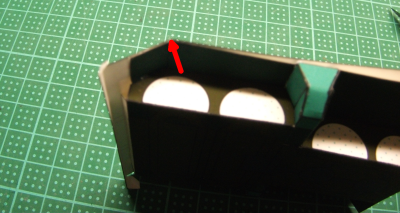

前部車体①と台車の位置がズレないように矢印の角を合わせて位置決めします。
前後だけでなく、へりの部分も合わせてください。
f:id:papertoybox:20200101032049p:plain

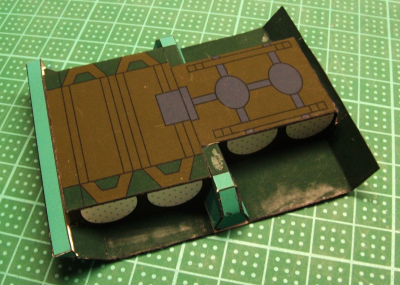

こんな感じ。
f:id:papertoybox:20200101032211p:plain

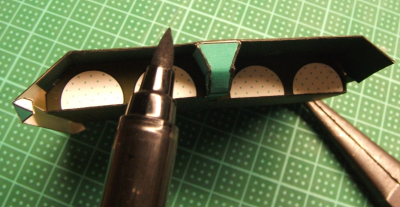

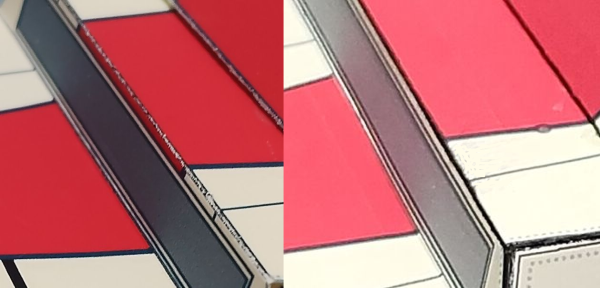

へりの部分は、紙が2枚重なるので、紙厚断面の白が目立ちます。黒く塗っておきましょう。
f:id:papertoybox:20200101032525p:plain



運転席

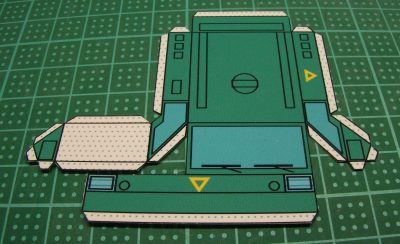

f:id:papertoybox:20200101013515p:plain

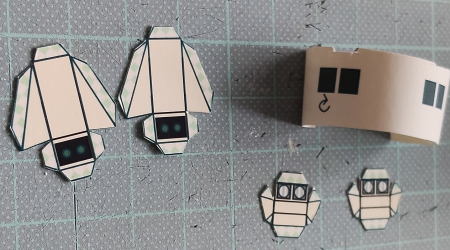

写真のように、折り曲げます。

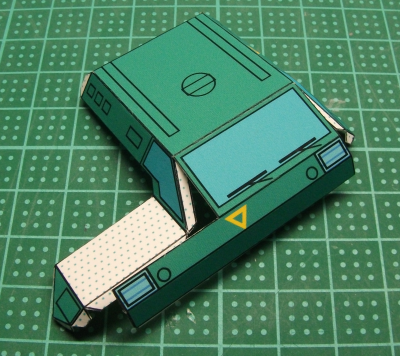

f:id:papertoybox:20200101013540p:plain

のりしろを貼り合わせます。

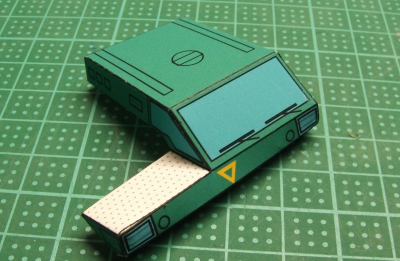

f:id:papertoybox:20200101013622p:plain

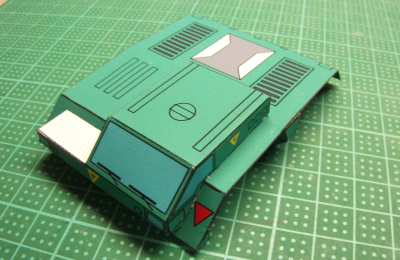

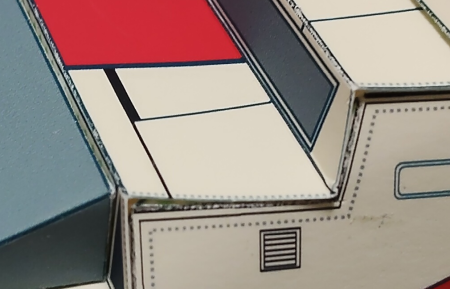

前部車体に運転席を取り付けます。

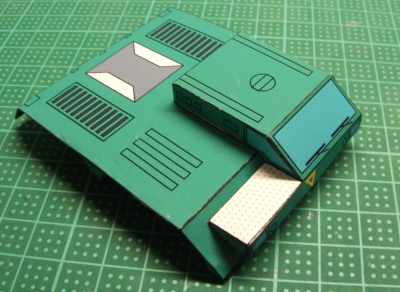

f:id:papertoybox:20200101033443p:plain

f:id:papertoybox:20200101033539p:plain

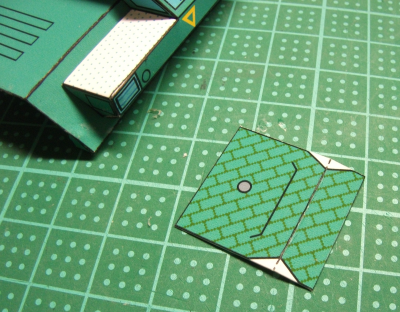

機銃台座を作ります。
f:id:papertoybox:20200101033628p:plain

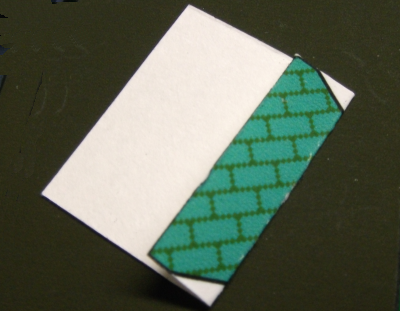

点線で二つ折りにして貼り合わせます。
f:id:papertoybox:20200101033924p:plain

それを運転席脇に乗せて、貼り付けます。

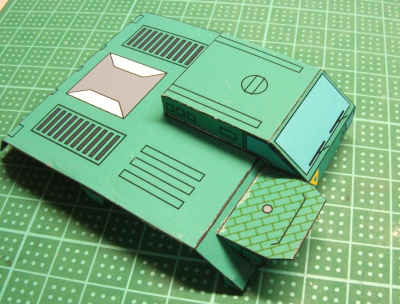

f:id:papertoybox:20200101034042p:plain

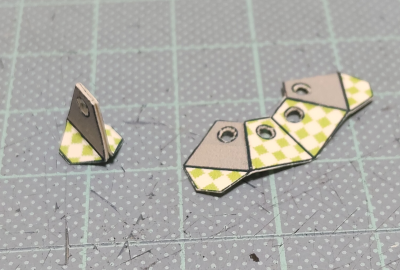

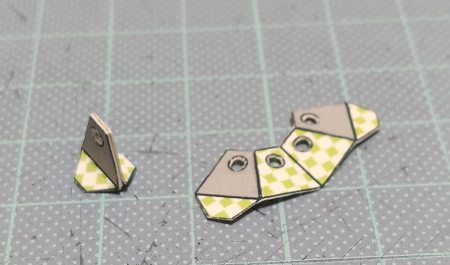

ジョイント部台座を箱組します。軸受け穴は、ジョイント部軸受けを重ね貼りして補強します。

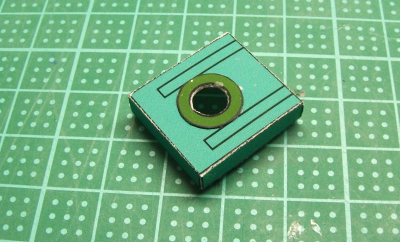

f:id:papertoybox:20200101032931p:plain

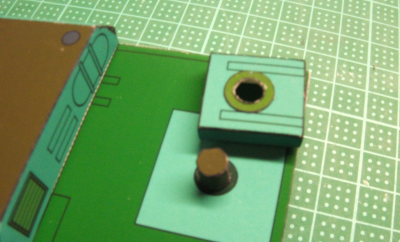

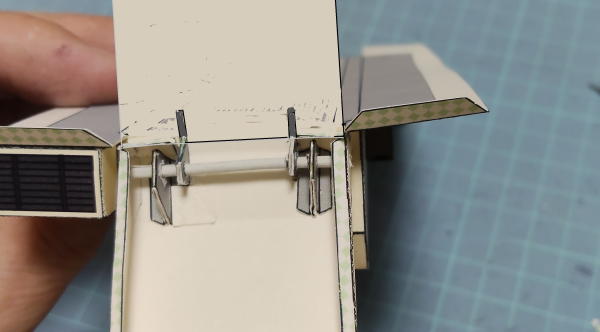

ジョイントの軸が穴に入るか確認しておきます。
f:id:papertoybox:20200101032958p:plain

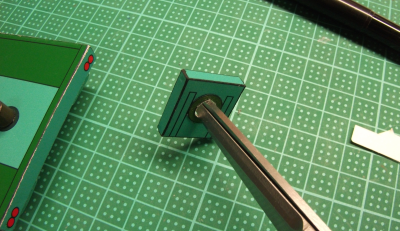

穴が小さくてきつい場合は、ハサミの先などでグリグリして広げてください。
f:id:papertoybox:20200101033113p:plain

前部車体に、ジョイント部台座を取り付けます。
線模様のあるほうが後ろ側です。

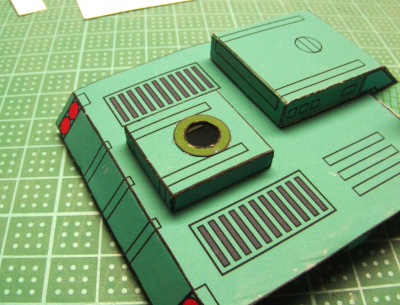

f:id:papertoybox:20200101034646p:plain

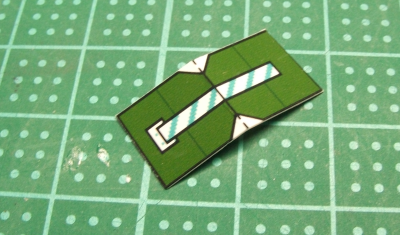

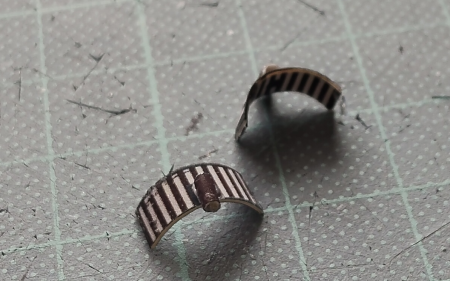

機銃シールドを作ります。
f:id:papertoybox:20200101034921p:plain

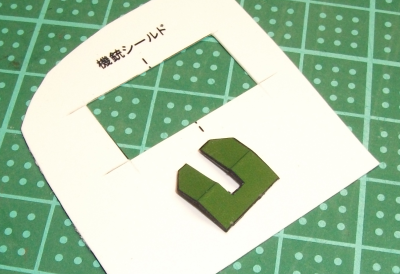

点線で二つ折りにして貼り合わせます。
f:id:papertoybox:20200101035002p:plain
写真のように、真ん中部分でかるく折り曲げておきます。

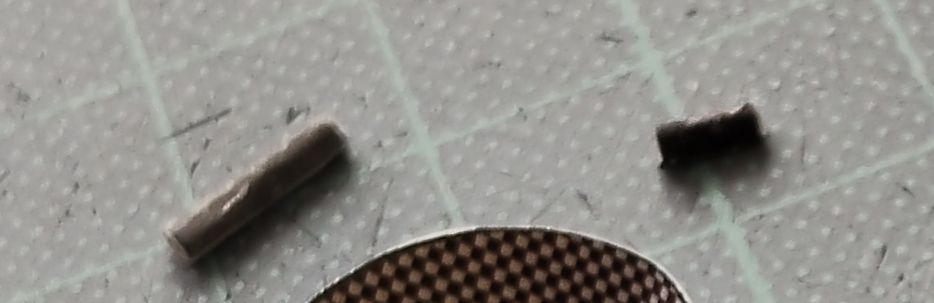

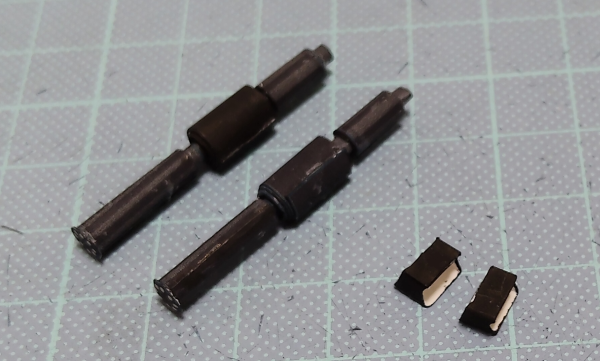

機銃の銃身と支柱を作ります。

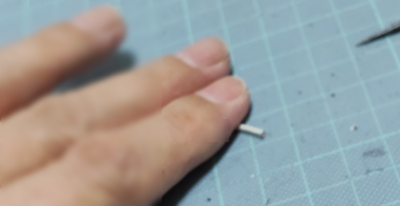

丸めて筒状にしてください。
f:id:papertoybox:20200101034743p:plain

こんな感じ。

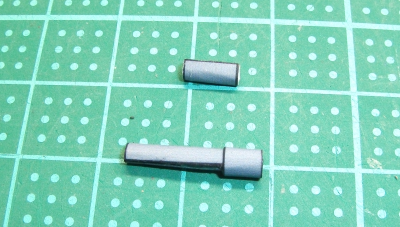

f:id:papertoybox:20200101034806p:plain

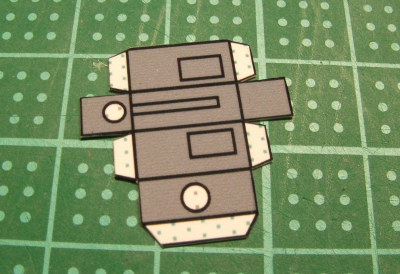

機銃本体は箱組み。
f:id:papertoybox:20200101034833p:plain

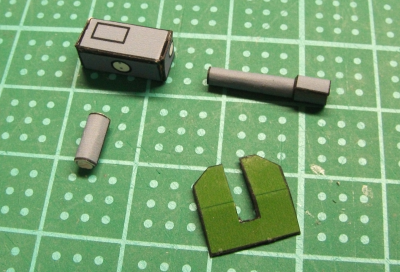

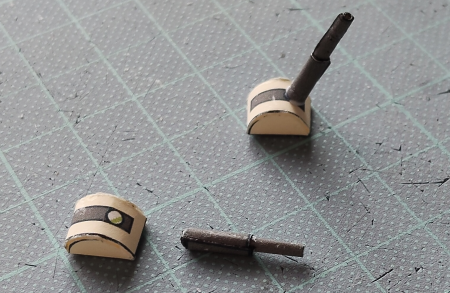

機銃本体に支柱と砲身を取り付けます。
f:id:papertoybox:20200101035145p:plain

機銃台座に、機銃を取り付けます。
f:id:papertoybox:20200101035638p:plain

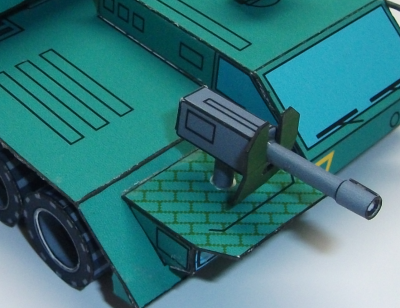

完全に乾いたら、機銃シールドを貼り付けます。
f:id:papertoybox:20200101040359p:plain

バックミラーを作ります。
点線で折り曲げ貼り合わせて、細長い支柱を切り出します。

f:id:papertoybox:20200101040752p:plain

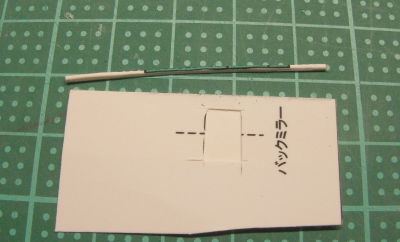

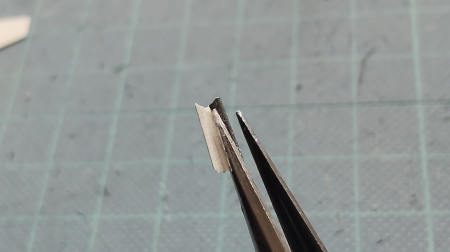

 細さが適当ですね。貼り合わせてから切り出してください。
f:id:papertoybox:20200101041528p:plain

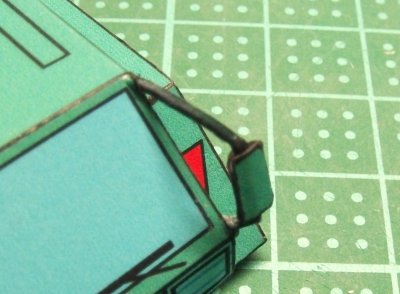

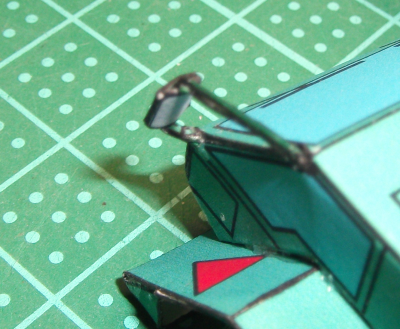

支柱を挟み込むように、ミラーを取り付けます。灰色面(カガミのつもり)が後方向きです。
支柱は、運転席の角に穴をあけて差し込み取り付けます。
f:id:papertoybox:20200101041937p:plain

f:id:papertoybox:20200101042751p:plain

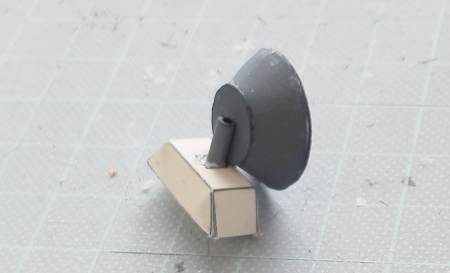

投光器(サーチライト)を作ります。

投光器の本体は、円柱型に組み立てます。

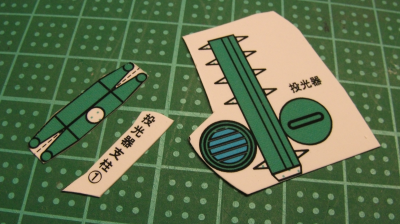

f:id:papertoybox:20200101041633p:plain

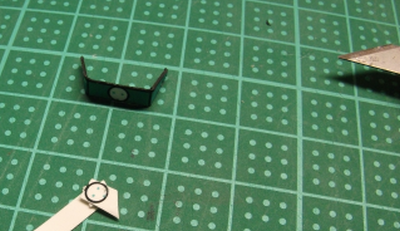

支柱①は、縦に2つ折りにして貼り合わせて、コの字に折り曲げます。
支柱2は、紙を4枚重ね貼りしてから、カッターで切り出してください。
f:id:papertoybox:20200101043440p:plain

写真のように組み合わせます。ちょっと上向きになるように、少し角度をつけてください。
f:id:papertoybox:20200101043244p:plain

運転席の屋根に、投光器を取り付けます。

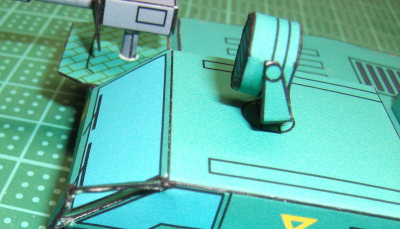

f:id:papertoybox:20200101043738p:plain

 前部車体に、タイヤを取り付けます。
白半円部分に接着剤を多めにつけて、貼り付けます。
タイヤ表面の合わせ目は、後輪同様に上向きにするとボディに隠れて目立ちません。

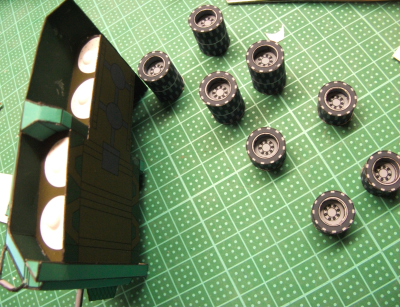

f:id:papertoybox:20200101043820p:plain

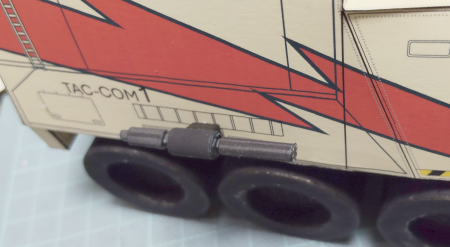

こんな風に、シングルタイヤ4個とダブルタイヤ4個を取り付けます。

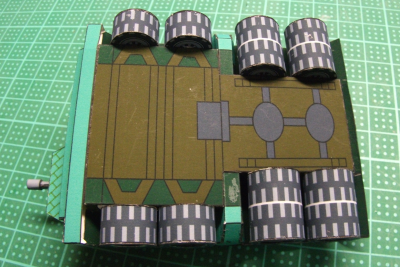

f:id:papertoybox:20200101044042p:plain

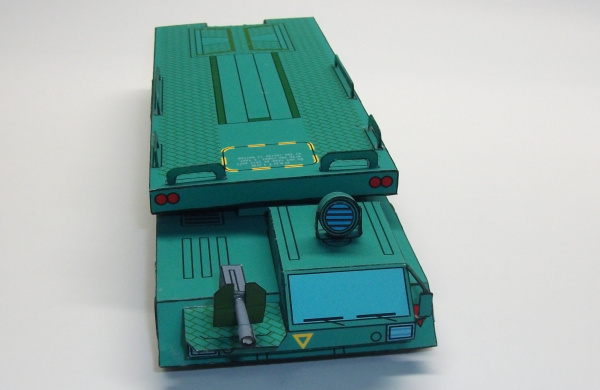

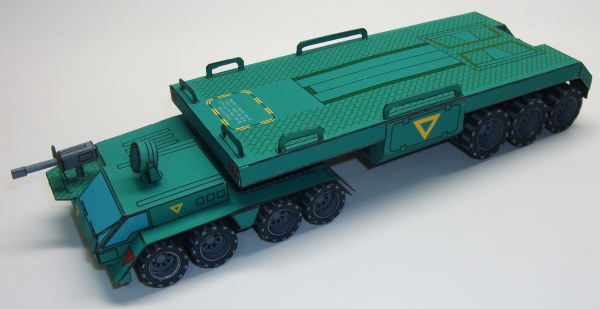

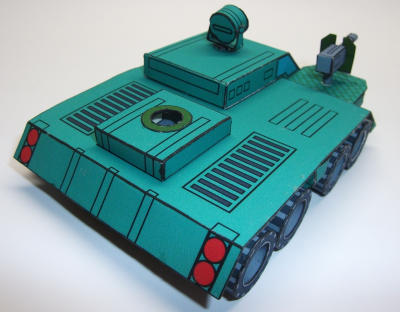

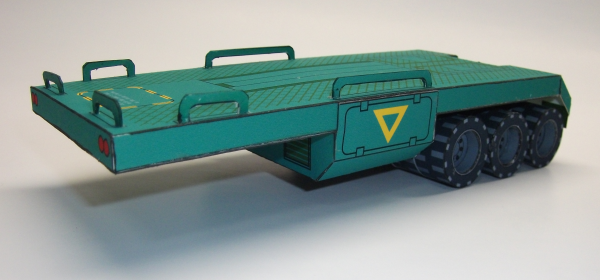

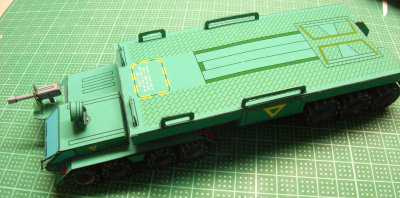

これで完成です。

f:id:papertoybox:20200101044954p:plain





f:id:papertoybox:20200101045448p:plain

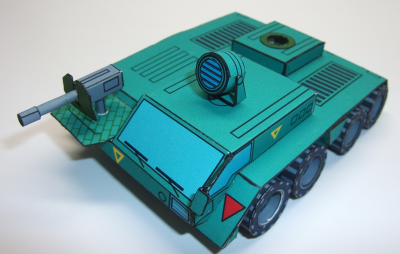

f:id:papertoybox:20200101045547p:plainf:id:papertoybox:20200101045626p:plain

f:id:papertoybox:20200101045647p:plain

f:id:papertoybox:20200101045740p:plain

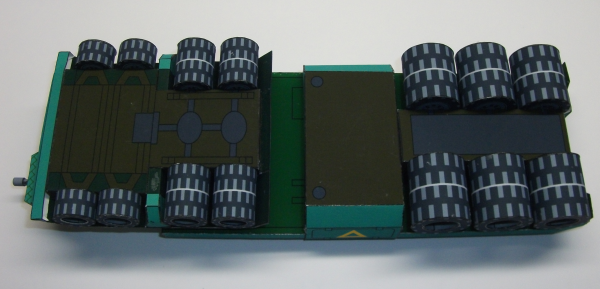

f:id:papertoybox:20200101045839p:plain

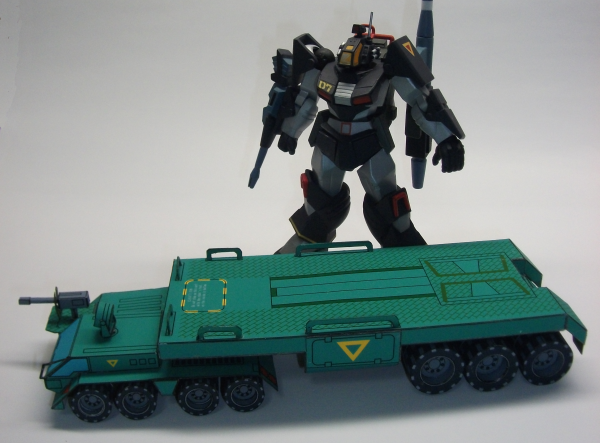

リボルテックダグラムと記念写真。
スケール的には、同じ1/72くらいになっているはず。
f:id:papertoybox:20200101050215p:plain
ターボザックを格納できるのは別種のアイバンDT-2で、このLTR‐63GBではザックが邪魔でのせられませんね。。。



代わりに、ソルティック乗せてみる。いい感じ。

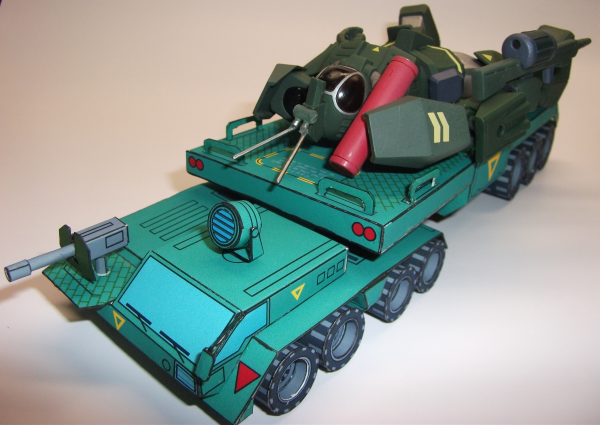

f:id:papertoybox:20200101050407p:plain







以上、いかがでしょうか。

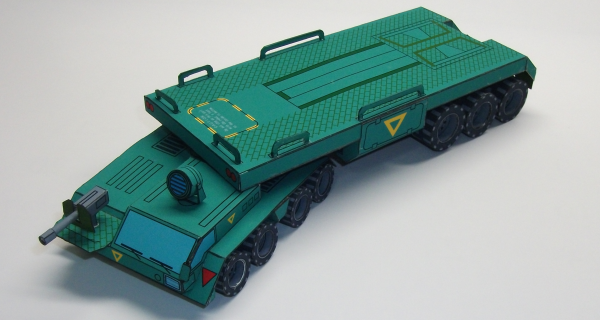

f:id:papertoybox:20200101045942p:plain
